Kotel na tuhá paliva nevypnete tlačítkem – oheň hoří i tehdy, když vypadne elektřina. Záložní zdroje AVANSA® se v okamžiku výpadku automaticky přepnou na baterii, napájejí oběhové čerpadlo čistou sinusoidou a teplo z kotle tak může bezpečně odcházet do otopné soustavy.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Plynový či elektrický kotel při výpadku elektřiny jednoduše přestane topit – hořák zhasne nebo se vypne topné těleso ve stejné chvíli, kdy přestane fungovat elektronika. Kotel na dřevo, uhlí či brikety se chová úplně jinak. V topeništi je naložené palivo, které hoří dál bez ohledu na to, zda je v domě proud, a žádný vypínač ho nedokáže okamžitě uhasit.
Za běžných okolností odvádí teplo z hořícího paliva oběhové čerpadlo – žene vodu z kotle do radiátorů, podlahového topení nebo akumulační nádrže a zpět. Když vypadne elektřina, čerpadlo se zastaví a voda v kotlovém tělese přestane proudit. Oheň však vyrábí teplo dál a to zůstává uzavřené v poměrně malém objemu vody přímo v kotli.
Jak rychle celé to proběhne, závisí na množství paliva v topeništi, na výkonu a konstrukci kotle i na objemu vody v soustavě. Společné je jedno: teplo z topeniště musí mít kam odejít, dokud palivo nedohoří. V soustavě s nucenou cirkulací to bez elektřiny nejde.
Elektřina často vypadává právě na podzim a v zimě – při vichřicích, bouřkách, námraze a mokrém sněhu na vedení, při poruchách v distribuční síti či během plánovaných odstávek. Právě tehdy je kotel naplno roztopený. Stačí několikaminutový výpadek v nevhodnou chvíli, například krátce po přiložení plné dávky dřeva, a kotel se může dostat do potíží dřív, než si výpadku vůbec všimnete.
Záložní zdroj (UPS, z anglického uninterruptible power supply) se zapojuje mezi zásuvku a oběhové čerpadlo. Dokud je v síti napětí, napájí čerpadlo ze sítě, regulátorem AVR udržuje stabilní napětí a zároveň nabíjí připojenou baterii. V okamžiku výpadku – nebo když síťové napětí vybočí z normálního rozmezí – se automaticky přepne na baterii a čerpadlo běží dál bez zásahu člověka, i když jste zrovna v práci nebo spíte. Přechod na baterii zdroj ohlásí na displeji a zvukovým signálem.
Při chodu z baterie zdroj vyrábí čistou sinusoidu – střídavé napětí stejného tvaru, jaké je v zásuvce z rozvodné sítě. Čerpadlo se proto točí stejně klidně jako za běžných okolností a teplo z kotle plynule odchází do radiátorů. Dům se navíc vytápí dál, takže krátký výpadek často ani nepocítíte. Po návratu elektřiny se zdroj přepne zpět na síť a baterii znovu nabije.

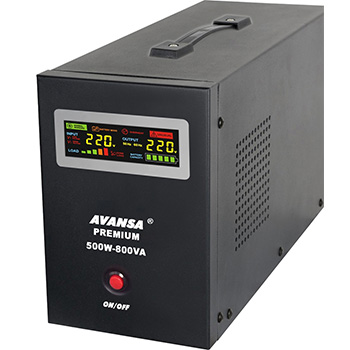

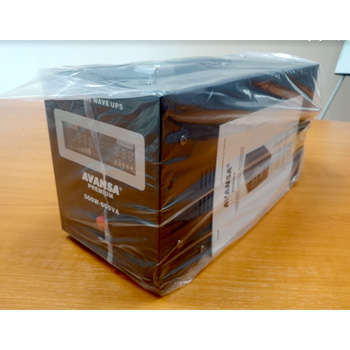

Všechny čtyři modely mají stejnou skříňku (18,5 × 14,5 × 34 cm), čistou sinusoidu na výstupu a regulátor napětí AVR. Liší se výkonem, napětím baterie a tím, jak velkou baterii dokážou nabíjet. Baterie není součástí balení – vyberete si ji podle toho, jak dlouhý výpadek chcete překlenout (výpočet zálohy).
Pokud nechcete baterii vybírat samostatně, sáhněte po sestavě. Zdroj a olověný akumulátor jsou sladěné pro běžnou kotelnu s jedním oběhovým čerpadlem a elektronikou kotle. Orientační doby zálohy při zátěži 70 W jsou vypočítané stejným vzorcem jako v naší kalkulačce (včetně 20 W vlastní spotřeby zdroje).
Všechny vlastnosti vycházejí z technických údajů a návodu výrobce. Jsou stejné pro celou řadu – od modelu 300 W po 1050 W.
Při chodu z baterie dodává zdroj střídavé napětí s čistou sinusoidou – stejného průběhu, jaký je v zásuvce z rozvodné sítě. Pro motor čerpadla i elektroniku kotle je to nejšetrnější způsob napájení.
U modelů 500 W, 700 W a 1050 W uvádí výrobce dobu přepnutí kratší než 4 ms. Čerpadlo přechod ze sítě na baterii prakticky nezaznamená.
Automatický regulátor napětí udržuje pro připojené spotřebiče stabilní napětí i tehdy, když síť kolísá. Výstupní napětí se drží v rozsahu 207 – 241 V.
Ze sítě zdroj pracuje při napětí 150 – 270 V a frekvenci 45 – 65 Hz. Pokud parametry sítě vybočí z normálního rozmezí, přepne se na baterii stejně jako při úplném výpadku.
Počáteční nabíjecí proud je přibližně 10 A, takže baterii po výpadku dobije rychleji než běžná nabíječka. Po úplném nabití ji udržuje v pohotovosti na další výpadek.
Přechod na baterii zdroj zobrazí na displeji a ohlásí zvukovým signálem. Odlišnými signály upozorní i na vybíjející se baterii či přetížení.
Ochrana proti přetížení (110 % / 130 % na 30 s), proti zkratu a proti hlubokému vybití – když napětí baterie klesne na 10,8 V, zdroj odpojí výstup, aby baterii nezničil.
Zdroj se zapíná i vypíná podržením tlačítka ON/OFF asi na 4 sekundy. Po zapnutí si sám zkontroluje stav baterie i síťového napětí.
Všechny modely mají stejnou skříňku 18,5 × 14,5 × 34 cm (V × Š × H) a v klidovém režimu odebírají 22 W. Vejdou se i do menší kotelny.
Parametry podle údajů výrobce. Při výběru se řiďte řádkem „Doporučený součet spotřebičů“ – zohledňuje, že čerpadlo při rozběhu potřebuje více výkonu, než je jeho jmenovitý příkon.

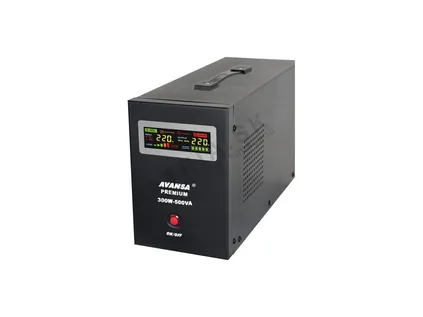

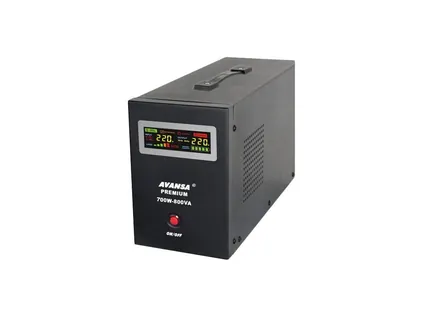

| Parametr | AVANSA 300 W | AVANSA 500 W | AVANSA 700 W | AVANSA 1050 W |
|---|---|---|---|---|
| Maximální kapacita | 500 VA | 800 VA | 1000 VA | 1500 VA |
| Jmenovitý výkon | 300 W | 500 W | 700 W | 1050 W |
| Doporučený součet spotřebičů | cca 150 W * | cca 250 W | cca 350 W | cca 500 W |
| Napětí baterie | 12 V | 12 V | 12 V | 24 V (2 × 12 V do série) |
| Max. kapacita baterie | 90 Ah | 120 Ah | 150 Ah | 2 × 120 Ah |
| Doba přepnutí | – ** | < 4 ms | < 4 ms | < 4 ms |
| Vstupní napětí / frekvence | 150 – 270 V / 45 – 65 Hz | 150 – 270 V / 45 – 65 Hz | 150 – 270 V / 45 – 65 Hz | 150 – 270 V / 45 – 65 Hz |
| Výstupní napětí / frekvence | 207 – 241 V / 50 – 60 Hz | 207 – 241 V / 50 – 60 Hz | 207 – 241 V / 50 – 60 Hz | 207 – 241 V / 50 – 60 Hz |
| Ochrana proti přetížení | 110 % / 130 % (30 s) | 110 % / 130 % (30 s) | 110 % / 130 % (30 s) | 110 % / 130 % (30 s) |
| Spotřeba v klidovém režimu | 22 W | 22 W | 22 W | 22 W |
| Rozměry (V × Š × H) | 18,5 × 14,5 × 34 cm | 18,5 × 14,5 × 34 cm | 18,5 × 14,5 × 34 cm | 18,5 × 14,5 × 34 cm |
| Sestava s baterií | 300 W + 45 Ah | 500 W + 46 Ah | 700 W + 55 Ah | 1050 W + 2 baterie |
* U modelu 300 W výrobce doporučený součet neuvádí; 150 W vychází z jeho pravidla zatěžovat zdroj čerpadly a motory nejvýše na 50 % jmenovitého výkonu. ** Dobu přepnutí u modelu 300 W výrobce v technických údajích neuvádí.
Při výběru záložního zdroje nerozhoduje jen číslo v názvu. Odpovězte si na tři otázky a správný model i baterie vyjdou téměř samy.
Na prvním místě je oběhové čerpadlo, které odvádí teplo z kotle. Pokud čerpadlo spíná termostat nebo řídicí jednotka kotle, musí být na záložním zdroji i toto zařízení – bez něj by čerpadlo při výpadku nesepnulo. Další čerpadla (například nabíjení akumulační nádrže nebo podlahový okruh) připojte jen tehdy, když jsou pro odvod tepla opravdu potřebná. Každý spotřebič navíc zkracuje dobu zálohy.
Sečtěte příkony všech spotřebičů. Čerpadla a elektromotory jsou induktivní spotřebiče a při rozběhu mohou potřebovat až dvojnásobek svého jmenovitého příkonu. Výrobce proto doporučuje zatížit zdroj takovými spotřebiči nejvýše na 50 % jeho maximálního výkonu. Součet příkonů tedy vynásobte dvěma a porovnejte s jmenovitým výkonem zdroje:
Výkon zdroje určuje, co utáhne. To, jak dlouho, určuje baterie. Při zátěži kolem 70 W vychází se sestavami orientační záloha od 3 h 50 min (baterie 45 Ah) po 4 h 42 min (baterie 55 Ah). Pokud u vás elektřina vypadává častěji nebo na delší dobu, zvolte větší baterii – do limitu, který daný model dokáže nabíjet. Přesný výpočet pro vaše hodnoty uděláte v kalkulačce doby zálohy.

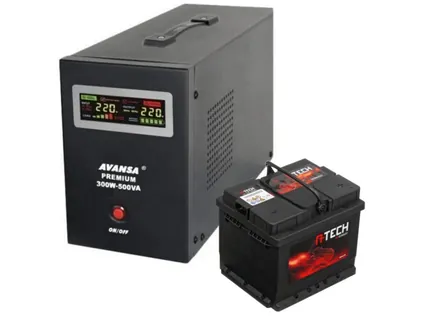

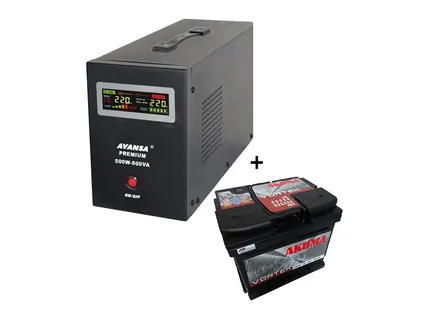

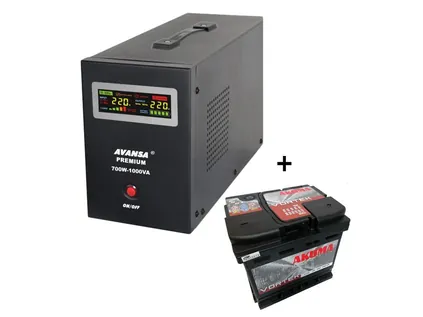

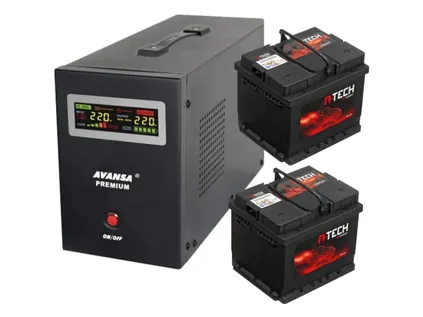

Přehled čtyř sestav, ve kterých je záložní zdroj AVANSA dodáván spolu s olověnou baterií. Doby zálohy jsou vypočítány stejným vzorcem jako v kalkulačce doby zálohy, s vlastní spotřebou zdroje 20 W.
| Parametr | UPS 300 W + 45 Ah | UPS 500 W + 46 Ah | UPS 700 W + 55 Ah | UPS 1050 W + 2 baterie |
|---|---|---|---|---|
| Kód v e-shopu | PR_117507 | AVANSA SET | AVANSA SET I. | PR_117509 |
| Max. kapacita / jmenovitý výkon | 500 VA / 300 W | 800 VA / 500 W | 1000 VA / 700 W | 1500 VA / 1050 W |
| Baterie v sestavě | olověná 12 V, 45 Ah | Akuma VORTEK 12 V 46 Ah 450 A | Akuma VORTEK 12 V 55 Ah 480 A | 2 × 12 V do série = 24 V |
| Energie baterie v sestavě | 540 Wh | 552 Wh | 660 Wh | podle baterií v sestavě |
| Největší baterie při výměně | 90 Ah | 120 Ah | 150 Ah | 2 × 120 Ah |
| Doporučený součet spotřebičů | cca 150 W * | cca 250 W | cca 350 W | cca 500 W |
| Záloha při 70 W (orientačně) | 3 h 50 min | 3 h 56 min | 4 h 42 min | podle baterií v sestavě |
| Záloha při 150 W (orientačně) | 2 h 02 min | 2 h 05 min | 2 h 29 min | podle baterií v sestavě |
| Výstup při běhu z baterie | čistá sinusoida 207 – 241 V | čistá sinusoida 207 – 241 V | čistá sinusoida 207 – 241 V | čistá sinusoida 207 – 241 V |
| Rozměry zdroje (V × Š × H) | 18,5 × 14,5 × 34 cm | 18,5 × 14,5 × 34 cm | 18,5 × 14,5 × 34 cm | 18,5 × 14,5 × 34 cm |
* U modelu 300 W výrobce doporučený součet neuvádí; 150 W vychází z jeho pravidla zatěžovat zdroj čerpadly nejvýše na 50 % výkonu. Kapacitu baterií v sestavě 1050 W najdete u produktu v e-shopu. Doby zálohy jsou orientační – skutečná doba závisí na stáří a teplotě baterie.
Záložní zdroje se na první pohled liší hlavně číslem ve wattech. U zařízení, které má chránit kotel před přehřátím, však rozhoduje i to, co na krabici není napsáno velkým písmem. Před koupí si proto ověřte těchto šest věcí.
Údaj ve voltampérech (VA) je zdánlivý výkon a vždy je vyšší než použitelný výkon ve wattech – například AVANSA 500 W má maximální kapacitu 800 VA. Porovnávejte proto watty. Oběhové čerpadlo je induktivní spotřebič a při rozběhu může potřebovat až dvojnásobek jmenovitého příkonu, proto výrobce doporučuje zatížit zdroj čerpadly a motory nejvýše na 50 % výkonu. Pokud zátěž překročí 110 % jmenovitého výkonu, zdroj začne přerušovaně pípat a vypne se.
Hledejte údaj čistá sinusoida. Zdroje s upravenou (schodovitou) sinusoidou jsou levnější, ale motor čerpadla u nich může hlučněji běžet a více se zahřívat. Záložní zdroje AVANSA dodávají při běhu z baterie napětí stejného tvaru jako rozvodná síť – podrobnosti v části čistá sinusoida.
Záložní zdroj pro kotel pracuje s externí baterií a jeho nabíječ musí k baterii pasovat. Zdroje AVANSA nabíjejí olověné akumulátory počátečním proudem přibližně 10 A a po nabití je udržují v pohotovosti. Každý model má limit kapacity: 300 W nejvýše 90 Ah, 500 W 120 Ah, 700 W 150 Ah a 1050 W dvě baterie po 120 Ah. Gelové baterie výrobce nedoporučuje. Více v části Jaká baterie k záložnímu zdroji patří.
U modelů 500 W, 700 W a 1050 W uvádí výrobce dobu přepnutí kratší než 4 ms. Ze sítě zdroj pracuje v rozsahu 150 – 270 V a 45 – 65 Hz, regulátor AVR drží výstup v rozmezí 207 – 241 V. Pokud síť vybočí z normálního rozmezí, zdroj se přepne na baterii stejně jako při úplném výpadku.
Důležitá je ochrana proti hlubokému vybití – zdroj AVANSA odpojí výstup, když napětí baterie klesne na 10,8 V, a baterii tak nezničí. K tomu ochrana proti přetížení a zkratu, displej a zvukové signály při přechodu na baterii, při vybíjení i při přetížení.
I samotný zdroj potřebuje energii – AVANSA uvádí v klidovém režimu 22 W. Při běhu z baterie se tato spotřeba připočítává k čerpadlu, proto s ní počítá i naše kalkulačka doby zálohy.
Hlavním úkolem zdroje je chod oběhového čerpadla kotle. Výrobce však uvádí, že zdroj může zajistit i další spotřebiče, které potřebují stabilní napájení – vždy v rámci doporučeného součtu příkonů. Pamatujte, že každý další spotřebič zkracuje dobu, po kterou baterie udrží čerpadlo v chodu.
Čerpadlo kotlového okruhu, nabíjení akumulační nádrže či zásobníku nebo podlahového okruhu. Při výpadku je klíčové to, které odvádí teplo z kotle.
Elektronika kotle a regulace, která řídí chod čerpadel. Pokud čerpadlo spíná regulátor, musí být na zdroji také – jinak čerpadlo při výpadku nesepne.
Spínací termostat čerpadla, prostorový termostat či pohon směšovacího ventilu mají malý příkon, ale bez nich nemusí soustava při výpadku fungovat tak, jak jste zvyklí.
Stolní počítač, monitor či tiskárna – zdroj jim při výpadku dá čas uložit rozpracovanou práci a korektně je vypnout.
Několik úsporných svítidel v kotelně nebo na chodbě, abyste při výpadku nemuseli kotel kontrolovat s baterkou v ruce.
Router, kamera či zabezpečovací zařízení s malým příkonem – za předpokladu, že součet všech spotřebičů zůstane v limitu zdroje.
Menší kancelářská zařízení, která vyžadují stabilní parametry napájení a nesmějí se při výpadku nečekaně vypnout.
Topná tělesa, elektrický kotel, ohřívače, rychlovarné konvice či kompresory. Jejich příkon daleko přesahuje možnosti zdroje i baterie a zdroj by se kvůli přetížení vypnul.

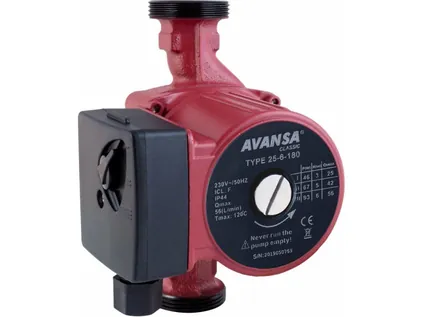

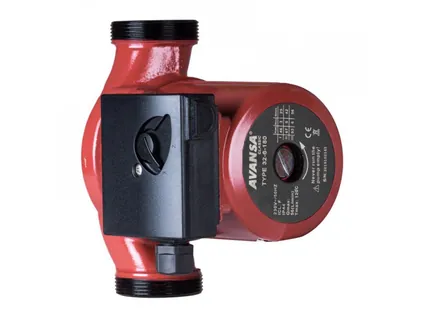

Třírychlostní oběhová čerpadla AVANSA s asynchronním motorem mají příkon do 93 W, takže je spolehlivě zálohuje už AVANSA 500 W – a na nižších stupních i AVANSA 300 W. Doporučený zdroj na kartách vychází z pravidla 50 % pro samotné čerpadlo; pokud bude na zdroji i elektronika kotle, připočtěte její příkon. Doba zálohy platí pro baterii 55 Ah a vlastní spotřebu zdroje 20 W. Více o čerpadlech najdete na avansa.cz a obehove-cerpadla.cz.
Střídavé napětí v zásuvce má tvar plynulé vlny – sinusoidy. Na tento průběh jsou navrženy motory oběhových čerpadel i napájecí obvody v elektronice kotlů. Levnější záložní zdroje a měniče však při chodu z baterie často vyrábějí jen takzvanou upravenou (modifikovanou) sinusoidu – napětí, které se mění ve schodech a skutečnou sinusoidu jen hrubě napodobuje.
Klasické oběhové čerpadlo – včetně třírychlostních čerpadel AVANSA – pohání asynchronní motor. Při napájení schodovitým napětím může motor hlasitěji bzučet, více se zahřívat a hůře se rozbíhat. Při krátkém výpadku to nemusí být znát, při několikahodinovém provozu z baterie však na tvaru napětí záleží. Citlivě může reagovat i řídicí elektronika kotle, čidla teploty či displej regulátoru.
Záložní zdroje AVANSA dodávají při chodu z baterie čistou sinusoidu, totožnou s průběhem napětí z rozvodné sítě. Čerpadlo a elektronika kotle tak během výpadku dostávají přesně to napětí, pro které jsou stavěné. Výstupní napětí se drží v rozmezí 207 – 241 V při frekvenci 50 – 60 Hz a regulátor AVR vyrovnává kolísání napětí v síti.
Při výběru záložního zdroje pro kotel se proto nedívejte jen na výkon. Údaj o tvaru výstupního napětí je stejně důležitý – a u zařízení, které má chránit kotel před přehřátím, by měla být čistá sinusoida samozřejmostí.
Záložní zdroj není jediný způsob, jak kotel při výpadku chránit. Každé řešení má své místo a často se navzájem doplňují.
| Záložní zdroj (UPS) | Elektrocentrála | Dochlazovací smyčka s termostatickým ventilem | |
|---|---|---|---|
| Spuštění při výpadku | automaticky, u AVANSA 500 – 1050 W do 4 ms | ručně, pokud nemá automatický start | automaticky, když teplota kotle překročí nastavenou hodnotu |
| Co zajistí | chod čerpadla a elektroniky – teplo jde do soustavy a dům se vytápí dál | chod čerpadla i větších spotřebičů, dokud má palivo | odvod tepla studenou vodou z vodovodu do odpadu |
| Omezení | doba zálohy je daná kapacitou baterie | hluk, výfukové plyny, palivo a pravidelná údržba | potřebuje tlak vody – u domácí vodárny bez proudu nemusí fungovat; teplo končí v kanalizaci |
| Umístění | přímo v kotelně, tichý provoz | jen venku, nikdy v uzavřeném prostoru | přímo na kotli podle pokynů výrobce kotle |
| Kdy se uplatní | první linie ochrany při každém výpadku | dlouhé, několikadenní výpadky | bezpečnostní pojistka, když vše ostatní selže |
Bezpečnostní prvky kotle (pojistný ventil, případně dochlazovací zařízení) určuje výrobce kotle a projekt otopné soustavy. Záložní zdroj je nenahrazuje, ale doplňuje.
Který model a jakou baterii zvolit, závisí především na tom, kolik čerpadel a dalších zařízení musí při výpadku běžet. Následující situace patří v kotelnách k nejčastějším. Příkony čerpadel vycházejí z technických údajů oběhových čerpadel AVANSA; příkon elektroniky kotle vždy zjistěte ze štítku.
Nejběžnější sestava: kotel, jedno čerpadlo a příložný termostat, který čerpadlo spíná podle teploty kotle. U čerpadla AVANSA 25/4/180 (nejvýše 71 W) postačí AVANSA 300 W, u čerpadla AVANSA 25/6/180 nebo 32/6/180 (nejvýše 93 W) i s elektronikou kotle je vhodný AVANSA 500 W. Sestava 500 W + 46 Ah udrží při zátěži 70 W orientačně 3 h 56 min.
U kotle s akumulační nádrží pracují zpravidla dvě čerpadla – kotlový okruh a nabíjení nádrže, případně topný okruh za nádrží. Při výpadku je klíčové to čerpadlo, které odvádí teplo z kotle do nádrže – nádrž teplo přijme a dům ho využije později. Pro dvě třírychlostní čerpadla (například 93 W + 71 W) je vhodný AVANSA 700 W, který nabíjí baterii až do 150 Ah.
Automatické kotle mají řídicí jednotku, ventilátor a podavač paliva. Ventilátor rozdmýchává oheň a zvyšuje odběr ze zdroje, čerpadlo naopak teplo odvádí. Které části mají během výpadku běžet, proto vždy dohodněte s topenářem nebo servisem kotle a příkony zjistěte ze štítku. Při vyšším součtu příkonů sáhněte po modelu AVANSA 1050 W s napětím baterie 24 V.
Pokud má podlahový okruh vlastní čerpadlo a pohon směšovacího ventilu, zvažte, zda jsou při výpadku potřebné k odvodu tepla z kotle. Pokud ne, nechte je na síti – záloha pro kotlové čerpadlo vydrží déle. Obecné informace o podlahovém topení najdete na webu topeni-podlahove.com.
Větší kotelny s kotlovým okruhem, nádrží a dvěma topnými větvemi přesahují možnosti modelů 300 – 700 W. AVANSA 1050 W zvládne spotřebiče v součtu cca do 500 W – například tři čerpadla s příkony 93 W, 71 W a 71 W (dohromady 235 W, s rezervou na rozběh 470 W). Pracuje se dvěma bateriemi 12 V zapojenými do série.
Plynový a elektrický kotel se při výpadku elektřiny sám vypne, takže hrozba přehřátí jako u kotle na tuhá paliva tu není. Záložní zdroj tu může sloužit k tomu, aby se topilo i během výpadku – zda a jak je to u konkrétního kotle možné, ověřte předem u jeho servisního technika a součet příkonů porovnejte s doporučenou zátěží zdroje.
