Jedno běžné oběhové čerpadlo s příkonem do 93 W utáhne AVANSA 300 W, s rezervou na rozběh a elektroniku kotle je jistější AVANSA 500 W. Pro dvě menší čerpadla se hodí 700 W, pro tři 1050 W. Níže najdete rozhodovací tabulku, pravidla výběru baterie a vzorec doby zálohy.
updateAktualizováno: verifiedOdborně zkontrolovali technici ATRIA SK s.r.o.
Záložní zdroj (UPS) pro kotel na pevná paliva nemusí napájet celý dům. Stačí, aby při výpadku proudu udržel v chodu oběhové čerpadlo a zařízení, které je řídí – termostat nebo řídicí jednotku kotle. Výběr modelu se proto řídí jediným číslem: součtem příkonů těchto spotřebičů.
Hodnoty vycházejí z doporučeného součtu spotřebičů, který výrobce uvádí pro každý model: 300 W cca 150 W, 500 W cca 250 W, 700 W cca 350 W a 1050 W cca 500 W. Oběhové čerpadlo je motor a při rozběhu potřebuje až dvojnásobek svého příkonu, proto výrobce doporučuje zatížit zdroj čerpadly nejvýše na 50 % výkonu. U modelu 300 W doporučený součet výrobce neuvádí – 150 W vychází ze stejného pravidla.
V tabulkách níže proto uvádíme dva sloupce: minimum (součet příkonů nepřekročí doporučený součet modelu) a doporučení s rezervou (dvojnásobek součtu se ještě vejde do doporučeného součtu). Rezervu oceníte zejména tehdy, když příkon elektroniky kotle znáte jen přibližně.
Součet příkonů je počítán pro nejvyšší výkonový stupeň čerpadla. Doba zálohy je vypočítána vzorcem z kalkulačky (kapacita × napětí × 0,8 × 0,8 ÷ (příkon + 20 W vlastní spotřeby)) pro baterii ze sestavy doporučeného modelu; u modelu 1050 W pro dvě baterie 100 Ah.
| Co má při výpadku běžet | Součet příkonů | Minimum | Doporučení s rezervou na rozběh | Orientační záloha (baterie) |
|---|---|---|---|---|
| Jedno čerpadlo AVANSA 25/4/180 na nejvyšším stupni | 71 W | AVANSA 300 W | AVANSA 300 W | 3 h 48 min (45 Ah) |
| AVANSA 25/4/180 + elektronika kotle (ilustračně 25 W) | 96 W | AVANSA 300 W | AVANSA 500 W | 3 h 03 min (46 Ah) |
| Jedno čerpadlo AVANSA 25/6/180 nebo 32/6/180 | 93 W | AVANSA 300 W | AVANSA 500 W | 3 h 08 min (46 Ah) |
| AVANSA 25/6/180 + elektronika kotle (ilustračně 25 W) | 118 W | AVANSA 300 W | AVANSA 500 W | 2 h 34 min (46 Ah) |
| Kotlový okruh 93 W + nabíjení akumulační nádrže 71 W | 164 W | AVANSA 500 W | AVANSA 700 W | 2 h 18 min (55 Ah) |
| Dvě čerpadla po 93 W | 186 W | AVANSA 500 W | AVANSA 1050 W | 7 h 27 min (2 × 100 Ah) |
| Tři čerpadla: 93 W + 71 W + 71 W | 235 W | AVANSA 500 W | AVANSA 1050 W | 6 h 01 min (2 × 100 Ah) |
| Jedno čerpadlo AVANSA 32/8/180 na nejvyšším stupni | 270 W | AVANSA 700 W | nad rámec modelů – snižte stupeň nebo se poraďte s technikem | – |
Příkon elektroniky kotle (25 W) je jen ilustrační – skutečnou hodnotu najdete na výrobním štítku kotle. Doby zálohy jsou horní odhad; za spolehlivou považujte dobu zhruba o pětinu kratší. U položek 2 až 4 vychází minimum model 300 W, ale po zohlednění rozběhu čerpadla je vhodnější 500 W.
Příkony jsou z technických údajů čerpadel pro tři rychlostní stupně (od nejnižšího po nejvyšší výkon). Model zdroje se určuje podle stupně, na kterém čerpadlo opravdu běží, ale počítejte s nejvyšším, pokud by jej někdo později přepnul.
| Čerpadlo | Příkon (nízký / střední / vysoký stupeň) | Minimum při tomto stupni | S rezervou na rozběh (× 2) |
|---|---|---|---|
| AVANSA 25/4/180 | 35 / 50 / 71 W | AVANSA 300 W | AVANSA 300 W |
| AVANSA 25/6/180 | 46 / 67 / 93 W | AVANSA 300 W | AVANSA 500 W |
| AVANSA 32/6/180 | 46 / 67 / 93 W | AVANSA 300 W | AVANSA 500 W |
| AVANSA 32/8/180 – nejnižší výkon (150 W) | 150 / 210 / 270 W | AVANSA 300 W | AVANSA 700 W |
| AVANSA 32/8/180 – střední výkon (210 W) | 150 / 210 / 270 W | AVANSA 500 W | AVANSA 1050 W |
| AVANSA 32/8/180 – nejvyšší výkon (270 W) | 150 / 210 / 270 W | AVANSA 700 W | nad rámec modelů |

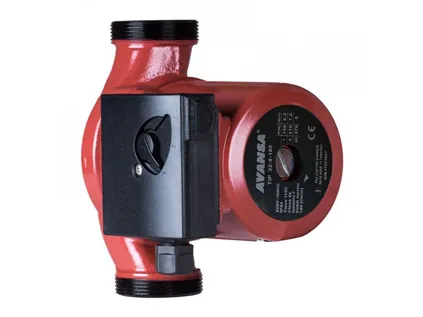

Model 32/8/180 je výrazně výkonnější než ostatní: na nejvyšším stupni (270 W) přesahuje s rezervou na rozběh i doporučený součet modelu 1050 W. Provozujte jej na nižším stupni, pokud to otopná soustava dovolí, nebo si rozměr ověřte v technické podpoře.
Při výběru záložního zdroje na kotel se často dělá stejná chyba: porovná se příkon čerpadla s číslem na krabici. Do výpočtu přitom vstupuje několik dalších věcí.
Údaj ve VA je zdánlivý výkon a je vždy vyšší než použitelný výkon ve wattech – AVANSA 500 W má například 800 VA. Model porovnávejte vždy podle wattů.
Oběhové čerpadlo má asynchronní motor, který při rozběhu odebírá až dvojnásobek jmenovitého příkonu. Pokud čerpadlo spíná termostat, rozbíhá se při výpadku opakovaně. Proto má zdroj rezervu – a proto je v tabulce i sloupec „s rezervou na rozběh“.
Pokud čerpadlo spíná přípojný termostat nebo řídicí jednotka kotle, musí být na zdroji i toto zařízení – jinak by při výpadku čerpadlo nesepnulo. Jeho příkon se přičte k čerpadlu. Ostatní spotřebiče (osvětlení, router, počítač) na zdroj nepřipojujte; každý watt navíc zkracuje dobu zálohy.
I samotný zdroj potřebuje energii – výrobce uvádí 22 W v klidovém režimu. Při chodu z baterie se přičítá k zátěži. U čerpadla s příkonem 46 W tvoří vlastní spotřeba přibližně třetinu odběru, proto s ní počítá i naše kalkulačka doby zálohy.
Pokud zátěž překročí 110 % jmenovitého výkonu, zdroj začne přerušovaně pípat a vypne se. Výkon zdroje proto nedimenzujte těsně – čerpadlo by zůstalo bez napájení právě tehdy, když je potřebuje.
Motor oběhového čerpadla je navržen na plynulý sinusový průběh napětí z rozvodné sítě. Levnější zdroje při chodu z baterie dodávají jen upravenou (schodovitou) sinusoidu, při níž může motor hlučněji brumět, více se zahřívat a hůře se rozbíhat. Při krátkém výpadku to nepoznáte, při několikahodinovém provozu z baterie však ano.
Záložní zdroje AVANSA dodávají při chodu z baterie čistou sinusoidu s výstupním napětím 207 – 241 V při 50 – 60 Hz a regulátorem napětí AVR. Více o tom, proč na tvaru napětí záleží, najdete v části čistá sinusoida na úvodní stránce.
Záložní zdroj AVANSA pracuje jen s externí baterií a jeho nabíječ je určen pro olověné akumulátory. Gelové baterie výrobce nedoporučuje a lithiové (LiFePO4) ke zdroji nepřipojujte. Při výběru sledujte především kapacitu v Ah – ta určuje dobu zálohy. Startovací proud (například 450 A) je druhořadý. Výrobce doporučuje baterii s kapacitou 50 – 150 Ah, horní hranici určuje model: 300 W nejvýše 90 Ah, 500 W 120 Ah, 700 W 150 Ah a 1050 W dvě baterie po nejvýše 120 Ah.
doba [h] = kapacita [Ah] × napětí [V] × 0,8 × 0,8 ÷ (příkon spotřebičů [W] + vlastní spotřeba zdroje [W])
První koeficient 0,8 je využitelná kapacita olověné baterie, druhý účinnost přeměny na 230 V. Příklad: čerpadlo AVANSA 25/6/180 na nejvyšším stupni (93 W), sestava 500 W + 46 Ah: 46 × 12 × 0,64 ÷ (93 + 20) ≈ 3 h 08 min. S baterií 55 Ah vychází 3 h 44 min, se 100 Ah 6 h 48 min a se 120 Ah (maximum pro model 500 W) 8 h 09 min. Výsledek je horní odhad – výrobce uvádí v průměru asi o šestinu kratší doby, proto počítejte s rezervou zhruba pětiny.
Chcete, aby čerpadlo s příkonem 93 W běželo 8 hodin? S rezervou pětiny počítejte s 9,6 hodiny: 9,6 × (93 + 20) ÷ (12 × 0,64) ≈ 141 Ah. To je už nad limitem modelu 500 W (120 Ah), takže zvolíte AVANSA 700 W s baterií do 150 Ah.
Podrobné příklady, tabulky pro baterie 45 – 150 Ah a postup údržby baterie najdete na stránce Výpočet zálohy, téma typu baterie rozebírá část Jaká baterie ke zdroji patří.
Orientační doba zálohy pro jedno čerpadlo s příkonem 93 W (AVANSA 25/6/180 nebo 32/6/180 na nejvyšším stupni) a vlastní spotřebu zdroje 20 W.
| Model | Napětí baterie | Baterie v sestavě | Záloha se sestavou | Max. kapacita baterie | Záloha s max. baterií |
|---|---|---|---|---|---|
| AVANSA 300 W | 12 V | 45 Ah | 3 h 04 min | 90 Ah | 6 h 07 min |
| AVANSA 500 W | 12 V | 46 Ah | 3 h 08 min | 120 Ah | 8 h 09 min |
| AVANSA 700 W | 12 V | 55 Ah | 3 h 44 min | 150 Ah | 10 h 12 min |
| AVANSA 1050 W | 24 V (2 × 12 V) | 2 baterie | podle baterií v sestavě | 2 × 120 Ah | 16 h 19 min |
Kapacitu baterií v sestavě 1050 W najdete u produktu v e-shopu; při 2 × 100 Ah vychází záloha cca 13 h 36 min.
Zadejte kapacitu své baterie a příkon čerpadla. Výchozí hodnoty odpovídají čerpadlu AVANSA 25/6/180 na nejvyšším stupni (93 W) a baterii 55 Ah ze sestavy AVANSA 700 W.
Výpočet: kapacita (Ah) × napětí (V) × 0,8 (využitelná kapacita olověné baterie) × 0,8 (účinnost přeměny na 230 V) ÷ (příkon spotřebičů + vlastní spotřeba zdroje). Výsledek je orientační horní odhad – skutečná doba závisí na stavu a stáří baterie, teplotě a rozbězích čerpadla.
Samostatné zdroje jsou bez baterie – tu dokoupíte podle požadované doby zálohy. Sestavy obsahují zdroj i sladěnou olověnou baterii. Doba zálohy je orientační pro čerpadlo 93 W.
Třírychlostní oběhová čerpadla AVANSA s asynchronním motorem. Uvedený zdroj platí pro nejvyšší stupeň čerpadla.
Postup odpovídá tabulkám výše – projděte jej s papírem a údaji ze štítků čerpadla a kotle.
Na štítku čerpadla nebo v jeho dokumentaci najdete příkon pro každý rychlostní stupeň. Do výběru zdroje zadejte příkon nejvyššího stupně, na který lze čerpadlo přepnout.
Pokud čerpadlo spíná přípojný termostat nebo řídicí jednotka kotle, přičtěte jejich příkon ze štítku. Nic dalšího na zdroj nepřidávejte.
Porovnejte součet s doporučeným součtem modelů: 150, 250, 350 a 500 W. Pokud je součet blízko hranice nebo příkon elektroniky neznáte přesně, zvolte vyšší model (sloupec s rezervou na rozběh).
Rozhodněte, jak dlouho má čerpadlo běžet, přidejte rezervu pětiny a v kalkulačce zjistěte kapacitu v Ah. Baterie nesmí překročit limit modelu (90 / 120 / 150 Ah, u 1050 W dvě baterie po 120 Ah).
Zdroj zapojte v pořadí baterie – síť – spotřebiče a ověřte jej zkušebním výpadkem. Postup najdete na stránce Zapojení a bezpečnost; elektroinstalaci kotle nechte na elektrikáři.
| Chyba | Důsledek | Jak to udělat správně |
|---|---|---|
| Výběr podle VA místo W | zdroj nestačí na rozběh čerpadla, při přetížení se vypne | porovnávat watty a doporučený součet modelu |
| Příkon čerpadla na nižším stupni, než na kterém běží | podhodnocený zdroj i doba zálohy | pro výběr zdroje počítat s nejvyšším stupněm |
| Na zdroji je čerpadlo, ale ne termostat | při výpadku čerpadlo nesepne | napájet ze zdroje celý řídicí řetězec |
| Zapomenutá vlastní spotřeba zdroje (22 W) | kratší záloha, než ukázal výpočet | připočíst 20 – 22 W k příkonu spotřebičů |
| Sčítání kapacity při sériovém zapojení (1050 W) | dvojnásobně nadhodnocená záloha | při sérii se sčítá napětí, kapacita zůstává (2 × 100 Ah = 24 V / 100 Ah) |
| Baterie nad limit modelu nebo gelová či lithiová | zdroj ji nenabíjí správně | olověná baterie v rámci limitu 90 / 120 / 150 Ah |
| Na zdroji další spotřebiče | přetížení a kratší záloha | jen čerpadlo a jeho řízení |
| Zdroj nikdy nevyzkoušený | chyba se ukáže až při skutečném výpadku | zkušební výpadek po zapojení a před sezónou |
Zásah do elektrického obvodu kotle, termostatu a čerpadla svěřte elektrikáři nebo topenářskému technikovi.
Správné pořadí je baterie – síť – spotřebiče: nejprve připojíte baterii (červený kabel na plus, černý na mínus), poté zasunete zdroj do zásuvky 230 V s uzemněním a až nakonec zapojíte čerpadlo. Zdroj zapnete podržením tlačítka ON/OFF asi 4 sekundy a vyzkoušíte vytažením kabelu ze zásuvky.
Úplný postup s deseti kroky, bezpečnostními zásadami a tabulkou signalizace najdete na stránce Zapojení a bezpečnost.
Údaje o zdrojích, bateriích a limitech vycházejí z technických údajů a návodů výrobce, údaje o čerpadlech z jejich technických parametrů. Příkon elektroniky kotle vždy zjistěte z jeho štítku. Návod a prohlášení o shodě:
